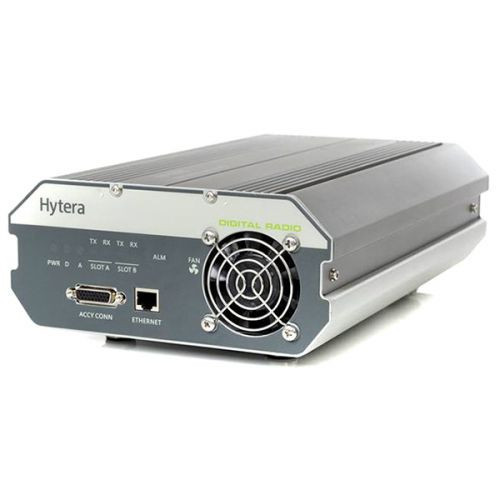

Ретранслятор HYTERA RD-625 136-174МГц, 16 кан., 25Вт, 100% цикл, DMR/Analogue

Радиоретранслятор

ОСОБЕННОСТИ

• Множественное подключение по IP-протоколу
  RD625 поддерживает подключение к сети через IP-порт ретранслятора для создания частной радиосети и передачи голоса и данных с большим покрытием и на рассредоточенной территории.
• Цифровая потоковая передачи аудио по двум таймслотам
  RD625 поддерживает потоковую передачу по двум голосовым слотам через вспомогательные контакты заднего порта, обеспечивая возможность расширения возможностей при будущей разработке.
• Аналоговый/цифровой режим работы
  RD625 поддерживает аналоговый и цифровой режимы работы.
• Аналоговое сканирование
  RD625 поддерживает аналоговое голосовое и сигнальное сканирование, позволяя ретранслировать пользователей различных аналоговых голосовых устройств из различных групп.
• Диагностика ретранслятора и управление (RDAC)
  RD625 способен устанавливать удаленные IP-соединения для мониторинга, диагностики и контроля работы ретранслятора, повышая эффективность обслуживания. Разработанная компанией Hytera технология RDAC способна поддерживать несколько главных сетевых подключений, чтобы администратор радиосети мог отслеживать сразу нескольких радиосетей.
• Автоматическое переключение между источниками питания постоянного и переменного тока
  RD625 имеет встроенный источник питания, который обеспечивает возможность непрерывной подзарядки аккумулятора. Ретранслятор может работать от источника постоянного тока 13,6В±15% и источника переменного тока 90-264В. При отключении источника переменного тока устройство автоматически без прерывания работы переходит на источник постоянного тока (аккумулятор).
• Встречно-параллельное аналогово-цифровое взаимодействие
  RD625 поддерживает разные аналоговые и цифровые режимы для взаимодействия через голосовую коммутацию, позволяя аналоговым устройствам связываться с цифровыми и наоборот. Это обеспечивает плавный переход аналоговых устройств в мир цифровой связи!
• Декодирование множества кодов CTCSS/CDCSS
  RD625 поддерживает декодирование до 16 кодов CDCSS/CTCSS в аналоговых каналах, обеспечивая покрытие для аналоговых голосовых устройств из разных групп.
• Взаимодействие между аналоговыми и цифровыми устройствами
  RD625 поддерживает симплексную голосовую связь между радиостанциями и телефонной сетью, позволяя радиостанциям вызывать телефоны и делать групповые или персональные вызовы на радиостанции из телефонной сети. Данная функция использует коммерческие (COTS) аналоговые телефонные соединительные панели, а также обычную аналоговую телефонную линию (POTS) для подключения ретранслятора к учрежденческой АТС (УАТС) или к коммутируемой телефонной сети общего пользования (ТфОП).
• Автоматическое переключение между аналоговым и цифровым режимами
  RD625 поддерживает автоматическое переключение между аналоговым и цифровым каналами, позволяя эффективно делить частоту между аналоговыми и цифровыми устройствами, легко переходя на цифровую связь.
• Компактная конструкция «все в одном»
  Благодаря компактной конструкции с встроенным радиоузлом, блоком питания и дуплексером, конструктивно выполненными в одном корпусе, ретранслятор RD625 становится еще меньше, легче, просто устанавливается на стену и обеспечивает внутреннее покрытие.
• Управление доступом к ретранслятору
  RD625 поддерживает функцию управления доступом, которая обеспечивает защиту от несанкционированного доступа к радиосети.

ХАРАКТЕРИСТИКИ

Общие характеристики

Диапазон частот	136-174 МГц, 400-470 МГц
Количество каналов	16
Шаг сетки частот	25KHz/20 кГц /12.5 кГц
Рабочее напряжение	13,6±15%В постоянного тока 100-240В переменного тока
Потребление тока	В режиме ожидания: не более 0,5A В режиме трансляции: не более 5,5A
Стабильность частоты	±0.5ppm
Сопротивление антенны	50 Ом
Рабочий цикл	100%
Размеры	210x348x108 мм
Вес	5кг

Приемник

Чувствительность	Аналоговый режим	0,3 мкВ (12 дБ SINAD) 0,22 мкВ (стандартная) (12 дБ SINAD) 0,4 мкВ (20 дБ SINAD)
	Цифровой режим	0,3В при BER5%
Избирательность по соседнему каналу	TIA-603	65 дБ при 12,5 кГц /75 дБ при 20/25 кГц
	ETSI	60 дБ при 12,5 кГц /70 дБ при 20/25 кГц
Интермодуляционная избирательность	TIA-603	75 дБ при 12,5 кГц / 75 дБ при 20/25 кГц
	ETSI	Не менее 70 дБ при 12,5/20/25 кГц
Подавление побочных излучений	TIA-603	75 дБ при 12,5/20/25 кГц
	ETSI	70 дБ при 12,5/20/25 кГц
Блокировка	TIA-603	90 дБ
	ETSI	84 дБ
Шумы и фоны	12,5 кГц	40 дБ
	20 кГц	43 дБ
	25 кГц	45 дБ
Номинальное искажение аудиосигнала		Не более 3%
Звуковая чувствительность		От +1 до -3 дБ
Кондуктивное паразитное излучение		Не более -57 дБм

Передатчик

Выходная мощность		1-25 Вт, непрерывная
Частотная модуляция		11K0F3E при 12,5 кГц 14K0F3E при 20 кГц 16K0F3E при 25 кГц
Цифровая модуляция 4FSK		12,5 кГц только данные: 7K60FXD 12,5 кГц данные и голос: 7K60FXW
Кондуктивное излучение		-36 дБм <1 ГГц, -30 дБм >1 ГГц
Девиация частоты		±2,5 кГц при 12,5 кГц ±4,0 кГц при 20 кГц ±5,0 кГц при 25 кГц
ЧМ-фон и шум		40 дБ при 12,5 Гц 43 дБ при 20 кГц 45 дБ при 25 кГц
Мощность на соседнем канале		60 дБ при 12,5 кГц, 70 дБ при 20/25 кГц
Звуковая чувствительность		От +1 до -3 дБ
Искажение звука		Не более 3%
Тип цифрового вокодера		AMBE++ или SELP
Цифровой протокол		ETSI-TS102 361-1,-2,-3

Параметры окружающей среды

Рабочая температура	-30°C~+60°C
Температура хранения	-40°С~+85°C
